Подробная информация о продукте:
Оплата и доставка Условия:
|
| Тип модели: | Кабель CU/XLPE/SWA/PVC | Номинальное напряжение: | 1kv |
|---|---|---|---|
| Изоляция: | XLPE | Проводник: | CU, медь |
| Панцырь: | SWA, бронированная стальной проволокой | Размеры: | 1 ~ 630 мм2 |
| Ядра: | Ядр 4 | Материал оболочки: | PVC, PE, LSOH |
| Стандарты: | IEC/BS//VDE | Гарантия: | 2 года |
| Бесплатный образец: | Оценка | корпорация: | группа shenghua |
| марки: | Ш кабель | ||
| Выделить: | Электрический бронированный кабель 1 кВ SWA,Электрический бронированный кабель 4 жилы SWA,Электрический бронированный кабель SWA |
||
Энергия для отраслей по всему миру: инновации Shenghua Cable в бронированных кабелях XLPE
В эпоху, требующую надежной и устойчивой инфраструктуры, Shenghua Cable (Group) Co., Ltd. является мировым пионером в области электротехнических решений. Обладая 28-летним опытом и 6 производственными базами по всему Китаю, Shenghua занимает 2-е место в кабельной промышленности Китая и экспортирует продукцию в 60+ стран, включая Австралию, Чили и ЕС. Наши бронированные кабели SWA 1 кВ воплощают передовые инженерные решения для обеспечения максимальной надежности, безопасности и соответствия экологическим требованиям.
Почему 4-жильный бронированный кабель SWA 1 кВ от Shenghua?
Передовая конструкция для максимальной долговечности
Сертифицированное соответствие мировым стандартам
Кабели Shenghua превосходят международные стандарты:
Техническое превосходство
Применение в критически важных секторах
От аэропортов до интеллектуальных сетей:
Непревзойденное ценностное предложение Shenghua

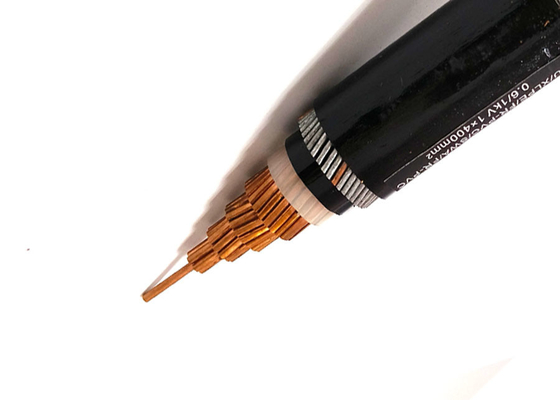

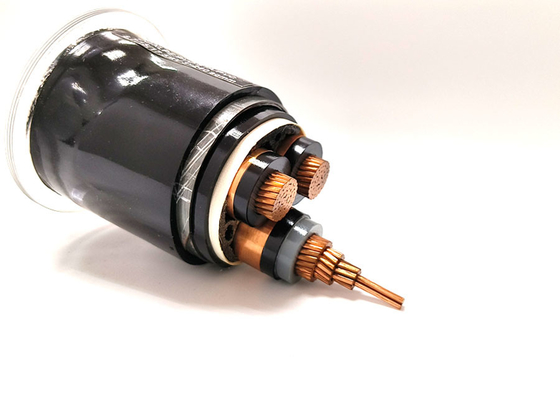

Конструкция
| Проводник | Компактный многожильный медный проводник, класс 2 в соответствии с IEC 60228 |
| Круглый сплошной медный проводник, класс 1 в соответствии с IEC 60228 | |
| Изоляция | XLPE (сшитый полиэтилен) |
| Наполнитель | Заполняющая лента, пряжа или бумага |
| Обмоточная лента | Нетканый материал |
| Внутреннее покрытие | Экструдированный ПВХ |
| Броня | Стальная проволока или стальная лента, или алюминиевая лента (опционально) |
| Общая оболочка |
ПВХ или ПЭ или LSOH |
Применение
Используется для передачи и распределения электроэнергии с номинальным напряжением 35 кВ и ниже. По сравнению с силовым кабелем с изоляцией из ПВХ, силовой кабель XLPE обладает не только характеристиками отличной электрической прочности, механической прочности, термостойкости и устойчивости к старению, устойчивости к воздействию окружающей среды и химической коррозии, но также простой структурой, легким весом, отсутствием ограничений по прокладке и высокой температурой для длительной работы.
Стандарты
Международные: IEC 60502-2, IEC 60228
Китай: GB/T 12706.2-2008
Другие стандарты, такие как BS, DIN и ICEA, по запросу
Технические данные
Номинальное напряжение: 0,6/1 кВ
Максимальная температура проводника: в нормальных (90°C), аварийных (130°C) или при коротком замыкании не более 5 с (250°C) условиях.
Мин. температура окружающей среды 0°C, после установки и только когда кабель находится в фиксированном положении
Мин. радиус изгиба: 20 x наружный диаметр кабеля для одножильных небронированных кабелей
15 x наружный диаметр кабеля для одножильных бронированных кабелей
15 x наружный диаметр кабеля для многожильных небронированных кабелей
12 x наружный диаметр кабеля для многожильных бронированных кабелей
Технические характеристики
| Ном. поперечное сечение проводника |
Жилы Кол-во/Диаметр проводника |
Толщина изоляции | Толщина внутреннего покрытия | Диаметр бронепроволоки | Толщина оболочки | Прибл. наружный диаметр |
Прибл. Вес |
Макс. сопротивление постоянному току проводника (20 ℃) | Испытательное напряжение переменного тока | Номинальный ток | |
| мм2 | шт./мм | мм | мм | (мм) | кг/км | Ω /км | кВ/5мин | На воздухе (А) | В грунте (А) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24/2.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | 61/2.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | 61/2.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Мы можем соблюдать самые строгие графики поставок в соответствии с каждым заказом на покупку. Соблюдение сроков всегда является главным приоритетом, поскольку любая задержка поставки кабеля может способствовать общей задержке проекта и перерасходу средств.
Кабель поставляется в деревянных катушках, гофрированных коробках и бухтах. Концы кабеля герметизируются самоклеящейся лентой BOPP и негигроскопичными уплотнительными колпачками для защиты концов кабеля от влаги. Требуемая маркировка должна быть напечатана атмосферостойким материалом на внешней стороне барабана в соответствии с требованиями заказчика.
Shanghai Shenghua Cable (Group) обладает принципом Shenghua «Стремиться к лучшему предприятию, производить лучший продукт, предоставлять лучший сервис, создавать лучший бренд», настаивает на политике качества прежде всего, стремится к достижению высокого качества и отсутствию дефектов товаров. Поэтому каждый клиент может в полной мере извлечь выгоду из превосходного качества и безупречного обслуживания Shenghua Cable. Между тем, мы соблюдаем дух Shenghua «Делай лучше всего, взаимно выигрывай», желаем установить долгосрочные и стабильные отношения с каждым клиентом. Настоящим мы гарантируем, что:
1. Клиент — это Бог. Мы будем дорожить каждым клиентом, каждым сотрудничеством от всего сердца.
2. Бесплатное предпродажное обслуживание. Мы предоставим лучшее предложение для каждого клиента.
3. Хорошее обслуживание продаж. Мы предоставим бесплатную информацию об эксплуатации, советы по техническому обслуживанию и вводу в эксплуатацию продукта, а также
технические консультационные услуги при установлении отношений сотрудничества с клиентами.
4. Внимательное послепродажное обслуживание. Наша продукция гарантирована PICC (Народной страховой компанией Китая). Мы будем
обеспечивать бесплатное обслуживание и отладку в течение 12 месяцев после установки (за исключением неправильного использования).
5. Мы гарантируем решение ваших проблем в течение 24 часов в Шанхае, 72 часов для других районов.
6. Круглосуточная телефонная горячая линия. Мы назначим профессионального человека, который своевременно ответит на ваш вопрос.
Мы всегда твердо верим, что «Качество — это жизненная линия, Сервис — это пропуск», что сделает нас еще ближе и крепче!
Shanghai Shenghua Cable (Group) Co., Ltd.
