Подробная информация о продукте:
Оплата и доставка Условия:
|

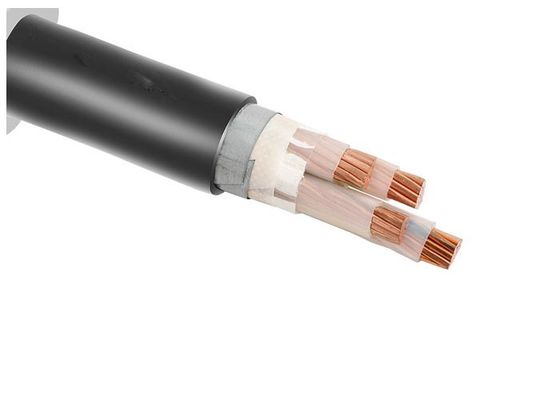

| Тип модели: | 4 ядра стальной проволоки бронированный кабель | Номинальное напряжение: | 00,6/1kv |
|---|---|---|---|
| Изоляция: | XLPE | Проводник: | Медь |
| Панцырь: | стальные провода | Размеры: | 1 ~ 630 мм2 |
| Ядра: | Ядр 4 | Материал оболочки: | PVC, PE, LSOH |
| Стандарты: | IEC/BS//VDE | гарантия: | 2 года |
| Бесплатный образец: | Доступно | корпорация: | группа shenghua |
| Бренд: | Ш кабель | ||
| Выделить: | Бронированный электрический кабель из сшитого полиэтилена,4-жильный бронированный электрический кабель,Электрический кабель с броней из стальной проволоки |
||
В критической инфраструктуре ‒ от сетей метро до промышленных установок ‒ электроэнергетическая устойчивость не подлежит обсуждению.Шанхайская Shenghua Cable Group использует более 35 лет инженерного опыта для поставки 4-ядерных стальных проволочных бронированных (SWA) кабелей, которые выдерживают сокрушительные нагрузки, воздействие химических веществ и экстремальные температуры при обеспечении безупречной передачи энергии до 35 кВ
Защита военного класса
Проектировано для экстремальных условий
Соблюдение и безопасность на первом месте
С более чем 10 производственными базами по всему Китаю и экспортом в более чем 30 стран, Shenghua сочетает масштаб с точностью:
Применение: используется для линии электропередачи и распределения с номинальным напряжением 35 кВ и ниже.Электрический кабель XLPE обладает не только отличными характеристиками электричества, механизм,
устойчивы к теплу и старению, устойчивы к воздействию окружающей среды и устойчивы к химической коррозии, но также просты
конструкция, легкий вес, отсутствие ограничений по отложению капли, и высокая температура допускается для длительной работы.
Международные стандарты: IEC 60502-2, IEC 60228
Китай: GB/T 12706.2-2008
Другие стандарты, такие как BS, DIN и ICEA по запросу
Строительство:
| Кондуктор | Компактный проводник с медной нитью, класс 2 согласно IEC 60228 |
| Круглый твердый медный проводник, класс 1 согласно IEC 60228 | |
| Изоляция | XLPE ((полиэтилен с перекрестными связями) |
| Наполнитель | Наполнитель ПП |
| Опаковая лента | Нетканые |
| Внутреннее покрытие | ПВХ экструзированный |
| Броня | Стальные провода |
| Общая оболочка |
ПВХ, устойчивое к термитам |
Технические данные:
Номинальное напряжение: 0,6/1 кВ
Максимальная температура проводника: при нормальных (90°C), аварийных (130°C) или коротких замыканиях не более 5 с (250°C).
Минимальная температура окружающей среды 0°C после установки и только при фиксированном положении кабеля
Минимальный радиус изгиба: 20 x кабельный O.D. для одноядерных небронированных кабелей
15 x кабеля O.D для одноядерных бронированных кабелей
15 x кабеля O.D для многоядерных небронированных кабелей
12 x кабеля O.D для многоядерных бронированных кабелей
Спецификации:
| Пересечение проводника |
Промысловые нити Нет, дирижёра. |
Толщина изоляции | Толщина внутреннего покрытия | Диа из бронированной проволоки | Толщина оболочки | Приблизительно. |
Приблизительно. Вес |
Максимальное сопротивление DC проводника (20 °C) | Испытание напряжения AC | Нынешний рейтинг | |
| мм2 | пч/мм | мм | мм | (мм) | В кг/км | Ом /км | КВ/5 мин | В воздухе (А) | В почве ((А) | ||
| 4 × 4 | 7/0.85 | 0.7 | 1.0 | 0.9 | 1.8 | 18.0 | 699 | 4.61 | 3.5 | 34 | 45 |
| 4 × 6 | 7/1.04 | 0.7 | 1.0 | 1.25 | 1.8 | 19.0 | 820 | 3.08 | 3.5 | 43 | 57 |
| 4 × 10 | 7/1.38 | 0.7 | 1.0 | 1.25 | 1.8 | 22.0 | 1233 | 1.83 | 3.5 | 60 | 77 |
| 4 × 16 | 7/1.78 | 0.7 | 1.0 | 1.6 | 1.8 | 24.5 | 1550 | 1.15 | 3.5 | 83 | 105 |
| 4 × 25 | 7/2.14 | 0.9 | 1.0 | 1.6 | 1.8 | 29.2 | 2036 | 0.727 | 3.5 | 105 | 125 |
| 4 × 35 | 7/2.52 | 0.9 | 1.0 | 2.0 | 1.9 | 32.5 | 2501 | 0.524 | 3.5 | 125 | 155 |
| 4 × 50 | 10/2.52 | 1.0 | 1.0 | 2.0 | 2.0 | 33.0 | 3064 | 0.387 | 3.5 | 160 | 185 |
| 4 × 70 | 14/2.52 | 1.1 | 1.0 | 2.0 | 2.1 | 37.0 | 3974 | 0.268 | 3.5 | 200 | 225 |
| 4 × 95 | 19/2.52 | 1.1 | 1.2 | 2.0 | 2.3 | 43.0 | 5032 | 0.193 | 3.5 | 245 | 270 |
| 4 × 120 | 24 часа в сутки.52 | 1.2 | 1.2 | 2.5 | 2.5 | 45.0 | 6327 | 0.153 | 3.5 | 285 | 310 |
| 4 × 150 | 30/2.52 | 1.4 | 1.4 | 2.5 | 2.7 | 51.0 | 7765 | 0.124 | 3.5 | 325 | 345 |
| 4 × 185 | 37/2.52 | 1.6 | 1.4 | 2.5 | 2.8 | 56.0 | 9205 | 0.0991 | 3.5 | 375 | 390 |
| 4 × 240 | 48/2.52 | 1.7 | 1.4 | 2.5 | 3.0 | 62.0 | 11444 | 0.0754 | 3.5 | 440 | 450 |
| 4 × 300 | Шестьдесят один и половина.52 | 1.8 | 1.6 | 2.5 | 3.2 | 67.0 | 13830 | 0.0601 | 3.5 | 505 | 515 |
| 4 × 400 | Шестьдесят один и половина.97 | 2.0 | 1.6 | 3.15 | 3.5 | 74.0 | 19673 | 0.0470 | 3.5 | 570 | 575 |
Мы способны выполнить самые строгие графики доставки в соответствии с заказом закупки.
Соблюдение срока всегда является главным приоритетом, поскольку любое задержка в поставке кабеля может способствовать задержке проекта и превышению затрат.
Кабель поставляется в деревянных барабанах, волнистых коробках и катушках.
самоклеящаяся лента и гигроскопические уплотнительные крышки для защиты концов кабеля от влаги.
Требуемая маркировка должна быть напечатана на внешней стороне барабана ветроустойчивым материалом.
в соответствии с требованиями клиента.
