Кабель силовой с изоляцией из сшитого полиэтилена и оболочкой из ПВХ Shanghai Shenghua Cable Group 3Cx300, трехжильный

Трехжильный медный проводник, изоляция из сшитого полиэтилена 26/35 кВ 3x300 Электрический кабель

Энергообеспечение критически важной инфраструктуры: решения Shanghai Shenghua’s для кабелей 35 кВ из сшитого полиэтилена для обеспечения надежности высокого напряжения

В системах передачи энергии с высокими ставками — от городских подстанций до промышленных мегапроектов — стабильность напряжения и эксплуатационная безопасность определяют успех. Shanghai Shenghua Cable Group обеспечивает бескомпромиссную устойчивость с помощью своего силового кабеля с изоляцией из сшитого полиэтилена 26/35 кВ 3Cx300, оснащенного трехслойными экранированными медными проводниками и армированием промышленного класса для критически важных энергетических сетей.

Инженерное совершенство: разница Shenghua

Многослойная архитектура защиты

1. Проводник: многопроволочная медь класса 2 (соответствует IEC 60228) обеспечивает оптимальную проводимость и гибкость, минимизируя потери сопротивления при поперечном сечении 300 мм²


2. Экранирование ЭМИ: двойные экструдированные полупроводящие слои + медная лента экранируют электромагнитные помехи от трансформаторов или тяжелого оборудования


3. Изоляция: сердечник из сшитого полиэтилена выдерживает скачки короткого замыкания до 250°C (5 сек) и непрерывную работу при 90°C — на 40% более высокая термическая устойчивость, чем у альтернатив из ПВХ


4. Оболочка: огнестойкие варианты ПВХ (FR-PVC) соответствуют EN 60332-1-2, подавляя распространение огня в туннелях или промышленных предприятиях



Показатели производительности: где доминирует Shenghua

Области применения, требующие кабелей 35 кВ из сшитого полиэтилена

1. Городские электросети
   Кабели Shenghua, проложенные непосредственно в земле (бронированные STA/SWA), предотвращают уплотнение грунта и повреждение грызунами в сетях метро и больницах, а оболочка LSOH уменьшает выделение токсичных паров во время пожаров


2. Тяжелая промышленность
   Медные проводники выдерживают поперечное сечение 300 мм² для крановых систем и компрессоров на сталелитейных заводах — поддерживая токи короткого замыкания 600 А+


3. Фермы возобновляемой энергии
   Изоляция из сшитого полиэтилена устойчива к деградации от соли/УФ-излучения, а оболочка из FR-PVC защищает от истирания при установке в траншеях для ветряных/солнечных электростанций



Почему мировые инженеры доверяют Shenghua

• 40+ лет опыта: OEM-настройка для напряжений (3,6 кВ–36 кВ), бронирования (STA/SWA) и оболочек (ПВХ/LSOH/FR-PVC)


• Глобальные сертификаты: KEMA, CE, RoHS, GB/T 12706.2, с 12-месячной гарантией, поддерживаемой PICC


• Быстрое развертывание: упаковка в деревянные/стальные барабаны с влагонепроницаемым уплотнением; доставка за 7–15 дней для срочных проектов


• Устойчивость: материалы, соответствующие требованиям RoHS, снижают воздействие на окружающую среду без ущерба для долговечности

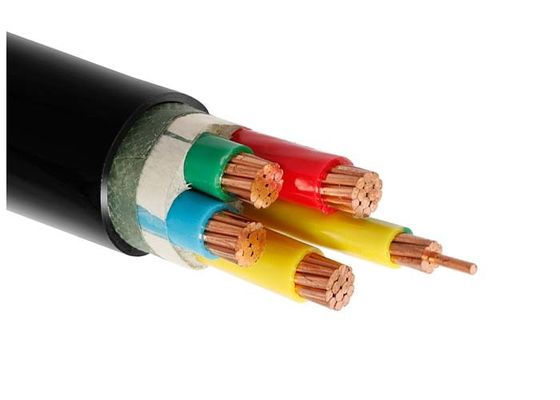

Конструкция

Проводник: многопроволочный медный проводник Class2

Экран проводника: полупроводник

Изоляция: изоляция из сшитого полиэтилена

Экран изоляции: полупроводник

Экран: медная лента

Оболочка: ПВХ или огнестойкий ПВХ

Цвет изоляции: красный, желтый, синий

Цвет внешней оболочки: черный.

Области применения

Кабель среднего напряжения можно выбирать для прокладки внутри и снаружи помещений. Способен выдерживать определенное растяжение при установке, но не внешние механические воздействия. Прокладка одножильного кабеля в магнитных каналах не допускается.

Стандарты

Международные: IEC 60502-2, IEC 60228, VDE, ASTM, BS

Тип кабеля: CU/XLPE/CTS/PVC-26/35 кВ 3Cx300 SQMM

Другие стандарты, такие как BS, DIN и ICEA, по запросу

Технические данные

Номинальное напряжение: 26/35(40.5) кВ

Максимальная температура проводника: в нормальных (90 OC), аварийных (130OC) или короткого замыкания не более 5 с (250℃) условиях.

Мин. температура окружающей среды 0 OC, после установки и только когда кабель находится в фиксированном положении

Мин. радиус изгиба: 20 x наружный диаметр кабеля для одножильного

15 x наружный диаметр кабеля для многожильного

Сертификаты

CE, RoHS, KEMA и другие по запросу

Коммерческие позиции: FOB порт Шанхай или CIF порт по запросу. MOQ: 800 м

Условия оплаты: 30% T/T до производства, 70% T/T до доставки

Упаковка: деревянный железный барабан, цельностальной деревянный барабан, если требуется со стороны клиента.

Технические характеристики
