| проводник: | медь 99,99% | Изоляция: | XLPE |
|---|---|---|---|
| изгиб: | 12СО.Д | Цвет изоляции: | Голубой, красный, желтый цвет |
| Работая Temp: | 90 градусов | Кабель Марк: | Печать или выбивать |
| основной рынок: | Айса | корпорация: | группа shenghua |
| Бренд: | Ш кабель | ||
| Выделить: | Изоляцией из сшитого полиэтилена Кабельное,кабель xlpe электрический |
||
Проводник СЛПЭ 3 ядров медный изолировал средний силовой кабель напряжения тока 11кВ

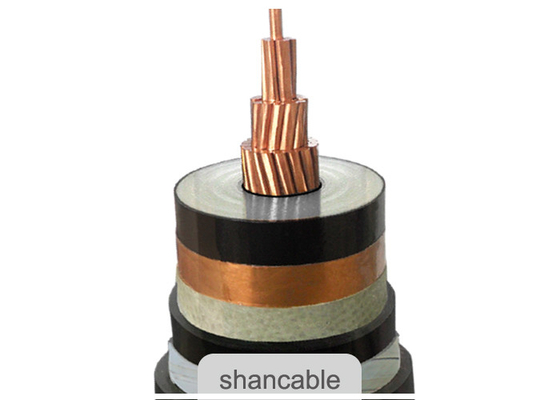

Конструкция
Проводник: Компактируйте, который сели на мель медного проводника, Кл.2 согласно ИЭК 60228
Экран проводника: Полупроводник
Изоляция: СЛПЭ (взаимн соединенный полиэтилен) расклассифицированное на 90 ОК
Экран изоляции: Полупроводник
Экран: Медная лента
Оболочка: Тип СТ2 ПВК или ФР-ПВК к ИЭК 60502, черному
Кодовое наименование:
ИДЖ: Изоляция СЛПЭ
В: Оболочка ПВК
32: Ядри стального провода арморинг-3
22: Стальные ядри ленты арморинг-3
72: Алюминиевое ядр провода арморинг-1
62: Ядр ленты арморинг-1 нержавеющей стали
ЗР: Пожаробезопасный
Применение
Использованный для линии передачи энергии и распределения с напряжением тока расклассифицированным на 35кВ и ниже.
Высокий и средний силовой кабель напряжения тока для статического применения в земле, внутри и вне объекты, на открытом воздухе, в каналах кабеля, в воде, в условиях где кабели не подвергаются действию более тяжелого механического стресса и растяжимого напряжения.
Стандартный
Интернатионал: ИЭК 60502, ИЭК 60228
Китай: ГБ/Т 12706
Другие стандарты как БС, ДИН и ИКЭА по требованию
Технические данные:
| Ном. Поперечное сечение проводника | Нет стренг/Дя. проводника | Толщина изоляции | Толщина оболочки | Приблизительно О.Д. |
Приблизительно. Вес |
Максимальн Д.К Сопротивление проводника (℃ 20) | А.К напряжения тока испытания | Настоящая оценка | |
| мм2 | пк/мм | мм | мм | (мм) | кг/км | Ω /km | кВ/5мин | В воздухе (а) | В почве (а) |
| 1 × 25 | 7/2.14 | 3,4 | 2 | 20,0 | 598 | 0,727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3,4 | 2 | 22,0 | 719 | 0,524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3,4 | 2 | 23,0 | 884 | 0,387 | 21 | 205 | 215 |
| 1 × 70 | 14/2.52 | 3,4 | 2 | 24,0 | 1097 | 0,268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3,4 | 2 | 26,0 | 1378 | 0,193 | 21 | 315 | 315 |
| 1 × 120 | 24/2.52 | 3,4 | 2 | 28,0 | 1658 | 0,153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3,4 | 2 | 30,0 | 1967 | 0,124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3,4 | 2 | 31,0 | 2335 | 0,0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3,4 | 2 | 34,0 | 2908 | 0,0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3,4 | 2 | 36,0 | 3507 | 0,0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3,4 | 2,5 | 39,0 | 4503 | 0,0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3,4 | 2,5 | 42,0 | 5479 | 0,0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3,4 | 2,5 | 48,0 | 6952 | 0,0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3,4 | 2,6 | 52,0 | 7120 | 0,0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3,4 | 2,8 | 57,0 | 10500 | 0,0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3,4 | 2,3 | 41,0 | 895 | 0,727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3,4 | 2,4 | 44,0 | 2293 | 0,524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3,4 | 2,5 | 46,0 | 2812 | 0,387 | 21 | 175 | 180 |
| 3 × 70 | 14/2.52 | 3,4 | 2,6 | 50,0 | 3508 | 0,268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3,4 | 2,7 | 53,0 | 4402 | 0,193 | 21 | 265 | 265 |
| 3 × 120 | 24/2.52 | 3,4 | 2,8 | 56,0 | 5319 | 0,153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3,4 | 2,9 | 59,0 | 6309 | 0,124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3,4 | 3,0 | 62,0 | 7319 | 0,0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3,4 | 3,2 | 68,0 | 9218 | 0,0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3,4 | 3,4 | 72,0 | 11159 | 0,0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3,4 | 3,6 | 81,0 | 15107 | 0,0470 | 21 | 610 | 520 |
