Подробная информация о продукте:
Оплата и доставка Условия:
|
| Тип: | изоляцией из сшитого полиэтилена кабель питания | Функция: | Низшее напряжение |
|---|---|---|---|
| Экран проводника:: | Полупроводник | Образца: | бесплатно |
| Цвет изоляции: | желтый цвет, голубой | Адвнатаге: | сопротивление истиранию |
| Оболочка: | Тип СТ2 ПВК или ФР-ПВК к ИЭК 60502, черному | Экрана: | медная лента |
| корпорация: | группа shenghua | Бренд: | Ш кабель |
| Выделить: | Изоляцией из сшитого полиэтилена Кабельное,XLPE изолированный кабель |
||

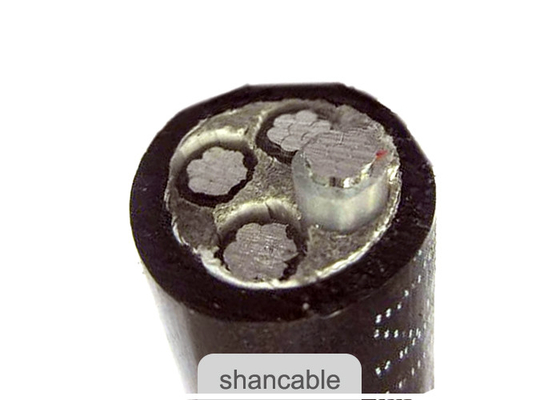

Низшее напряжение СЛПЭ изолированное Кв сопротивления ссадины силового кабеля 21/35(36)
Изолированные СЛПЭ применения силового кабеля
Продукт использован в линии передачи энергии и распределения на напряжении тока вверх. Он не только имеет превосходные электрические, механические свойства, но также имеет сильное сопротивление против химической коррозии, старения под действием тепла и нагрузки на окружающую среду.
Изолированная СЛПЭ конструкция силового кабеля
Проводник: Компактируйте, который сели на мель алюминиевого проводника, Кл.2 согласно ИЭК 60228
Изоляция: СЛПЭ (взаимн соединенный полиэтилен) расклассифицированное на 90 ОК
Оболочка: Тип СТ2 ПВК или ФР-ПВК к ИЭК 60502, черному
Изолированные СЛПЭ стандарты силового кабеля
Интернатионал: ИЭК 60502-1, ИЭК 60228,
Китай: ГБ/Т 12706, (ГБ/Т 18380-3 для ЗР-ИДЖЛВ только)
Другие стандарты как БС, ДИН и ИКЭА по требованию
Изолированные СЛПЭ данные по силового кабеля технические
Расклассифицированное напряжение тока: 21/35(36) кВ
Максимальная температура проводника: под нормальным (90 ОК), аварийной ситуацией (130ОК) или коротким замыканием отсутствие больше чем 5 условий с (250℃).
Минимальн Окружающ Темп. 0 ОК, после установки и только когда кабель в фиксированном положении
Минимальный радиус загиба: кабель О.Д 20 кс для одиночного ядра
кабель О.Д 15 кс для мулти ядра
Изолированные СЛПЭ спецификации силового кабеля
| Ном. Поперечное сечение проводника | Нет стренг/Дя. проводника | Толщина изоляции | Толщина оболочки | Приблизительно О.Д. |
Приблизительно. Вес |
Максимальн Д.К Сопротивление проводника (℃ 20) | А.К напряжения тока испытания | Настоящая оценка | |
| мм2 | пк/мм | мм | мм | (мм) | кг/км | Ω /km | кВ/5мин | В воздухе (а) | В почве (а) |
| 4 × 4 | 1/2.25 | 0,7 | 1,8 | 13,0 | 155 | 7,41 | 3,5 | 27 | 36 |
| 4 × 6 | 1/2.76 | 0,7 | 1,8 | 14,0 | 184 | 4,61 | 3,5 | 35 | 46 |
| 4 × 10 | 7/1.38 | 0,7 | 1,8 | 17,0 | 258 | 3,08 | 3,5 | 47 | 59 |
| 4 × 16 | 7/1.78 | 0,7 | 1,8 | 20,0 | 366 | 1,91 | 3,5 | 64 | 80 |
| 4 × 25 | 7/2.14 | 0,9 | 1,8 | 23,0 | 540 | 1,200 | 3,5 | 82 | 100 |
| 4 × 35 | 7/2.52 | 0,9 | 1,8 | 25 | 686 | 0,868 | 3,5 | 100 | 120 |
| 4 × 50 | 10/2.52 | 1,0 | 1,8 | 23 | 907 | 0,641 | 3,5 | 125 | 145 |
| 4 × 70 | 14/2.52 | 1,1 | 1,8 | 27 | 1192 | 0,443 | 3,5 | 155 | 175 |
| 4 × 95 | 19/2.52 | 1,1 | 1,9 | 31 | 1598 | 0,320 | 3,5 | 200 | 210 |
| 4 × 120 | 24/2.52 | 1,2 | 2,0 | 33 | 1949 | 0,253 | 3,5 | 220 | 240 |
| 4 × 150 | 30/2.52 | 1,4 | 2,2 | 38 | 2517 | 0,206 | 3,5 | 250 | 270 |
| 4 × 185 | 37/2.52 | 1,6 | 2,3 | 42 | 3091 | 0,1640 | 3,5 | 295 | 305 |
| 4 × 240 | 48/2.52 | 1,7 | 2,5 | 47 | 3825 | 0,1250 | 3,5 | 345 | 355 |
| 4 × 300 | 61/2.52 | 1,8 | 2,6 | 52 | 4830 | 0,1000 | 3,5 | 395 | 400 |
| 4 × 400 | 61/2.97 | 2,0 | 3,1 | 66 | 5840 | 0,0778 | 3,5 | 445 | 445 |
