Подробная информация о продукте:
Оплата и доставка Условия:
|
| Модель продукта: | Станция кабеля | Материал проводника: | Алюминий, Al |
|---|---|---|---|
| Изоляционный материал: | XLPE | Тип панцыря: | STA |
| Ядра: | 3 ядра | Напряжение: | МВ, 15 кВ |
| Сделано стандартом: | IEC, BS, VDE | Гарантия: | Два года |
| корпорация: | группа shenghua | Бренд: | Ш кабель |
| Выделить: | Проводка бронированного кабеля XLPE гибкая,гибкая проводка бронированного кабеля 240mm2,бронированная кабельная проводка 15kV |
||
Структуры:

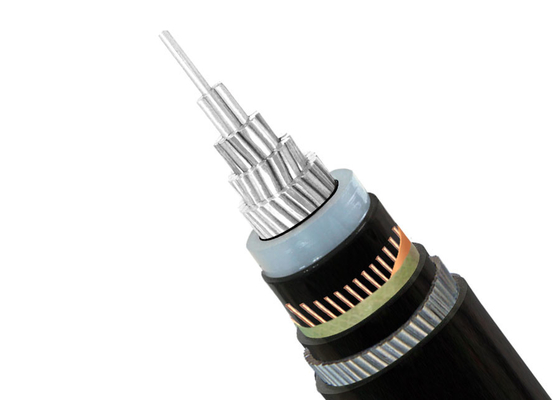

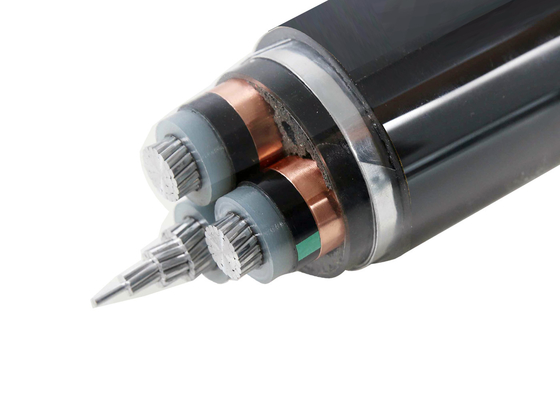

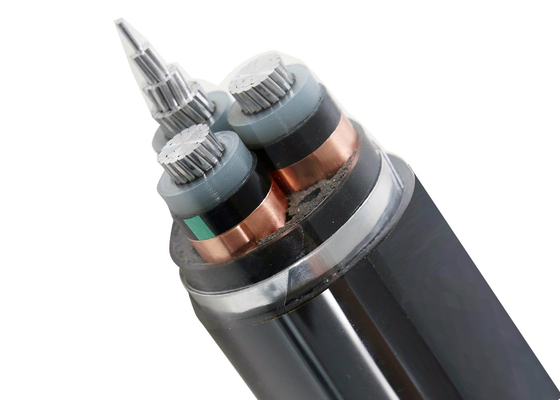

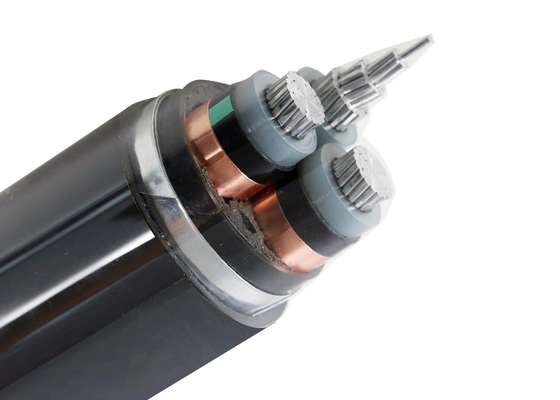

Проводник из голого алюминия, внутренний слой полупроводящего материала, изоляция ядра из полиэтилена, внешний слой полупроводящего материала, экраны из медной ленты,Наполнители, лента, пряжа или бумага,Нетканые тканиРэп-ленту,Прочие изделияВнутреннее покрытие из ПВХ, броня с оцинкованной стальной лентой, полная оболочка поливинилхлорида (ПВХ) или FR-ПВХ, PE, LSOH
Применение:
Используется в трансформаторных станциях, коммутационных блоках, электростанциях и промышленных предприятиях.
Электрический кабель среднего напряжения для статического применения на земле, внутри и снаружи объектов, на открытом воздухе, в кабельных каналах, в воде,в условиях, когда кабели не подвергаются более тяжелым механическим нагрузкам и натяжной нагрузке.
Из-за его очень низкого коэффициента диэлектрических потерь, который остается постоянным на протяжении всего срока его эксплуатации, и из-за отличных изоляционных свойств XLPE-материала,твердо продольно скрещенные внутренним и внешним экраном из полупроводящего материала (экструдированный в одном процессе), кабель имеет высокую эксплуатационную надежность.
Стандарты
Международная: IEC 60502, IEC 60228, (IEC 60332-3 для ZR-YJV)32, ZR-YJV72только)
Китай: GB/T 12706, (GB/T 18380-3 для ZR-YJV)32, ZR-YJV72только)
Другие стандарты, такие как BS, DIN и ICEA по запросу
Кодовое название:
YJ: Изоляция XLPE
L: Алюминиевый проводник
V: ПВХ оболочка
32:Обвешивание из стальной проволоки3 ядра
22:Стальные ленточные бронежилеты3 ядра
72: Алюминиевая проволока бронирование √1 ядро
62: бронежилеты из нержавеющей стали
ZR: огнестойкость
| MV ((11kv 15kv 33kv) Кабель питания | ||
| Модель и описание Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) кВ | Номер ядра | Площадь поперечного сечения проводника ((mm2) |
| Изоляция xlpe | 1 ядро 3 ядра | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 м2 |
| Cu ядро | ||
| YJV, N2XSY;кабель питания с обшивкой из ПВХ | ||
| YJV22;блокированная стальная лента, кабель питания с обшивкой из ПВХ | ||
| YJV32, YJV42; стальные провода с бронированным корпусом, кабель питания с обшивкой из ПВХ | ||
| Аль Кор | ||
| YJLV, NA2XSY; кабель питания с обшивкой из ПВХ | ||
| YJLV22;стелевая лента с бронированным покрытием, кабель питания из ПВХ | ||
| YJLV32, YJLV42; стальные провода с бронированным проводом, кабель питания с обшивкой из ПВХ | ||
Технические данные:
Максимальная температура проводника: ниже нормы (90ОC), чрезвычайная ситуация (130ОC) или короткого замыкания не более 5 с (250°C).
Минимальная температура окружающей среды 0ОC, после установки и только при фиксированном положении кабеля
Минимальный радиус изгиба: 15 x кабельной перегрузки для одного ядра
12 x кабеля O.D для многоядерного
| Испытательное напряжение | 6 / 10 кВ | [kV] | 21 / 5 мин. |
| 12 / 20 кВ | [kV] | 42 / 5 мин. | |
| 18 / 30 кВ | [kV] | 63 / 5 мин. | |
| Температурный диапазон | в движении | -5°C до +70°C | |
| фиксированный | -20°C до +70°C | ||
| Рабочая температура | короткое замыкание | °C | 250 |
| Время короткой цепи | Макс. | [sec] | 5 |
| Радиус изгиба | минуты. | x диаметр | 15 |
| Возгораемость | стандартный | EN 60332-1-2 |
Сертификат
ISO,CE, KEMAВЭК,RoHS, CCC,P3Cи другие по запросу
