Подробная информация о продукте:
Оплата и доставка Условия:
|
| Номинальное напряжение: | 5.8/10 кВ или 6.35/11 кВ | Тип проводника: | Проводник с натяжкой (класс 2) |
|---|---|---|---|
| Основной знак: | Число или цвет полосы | Отметка на оболочке: | Печать чернилами или рельеф |
| Длина барабана: | 500 м или по запросу | Наружный цвет оболочки: | Черный или на заказ |
| корпорация: | группа shenghua | Бренд: | Ш кабель |
| Выделить: | 3 ядра XLPE изоляционный кабель питания,Одноядерный изоляционный кабель питания XLPE,N2XSY XLPE изолированный кабель питания |
||

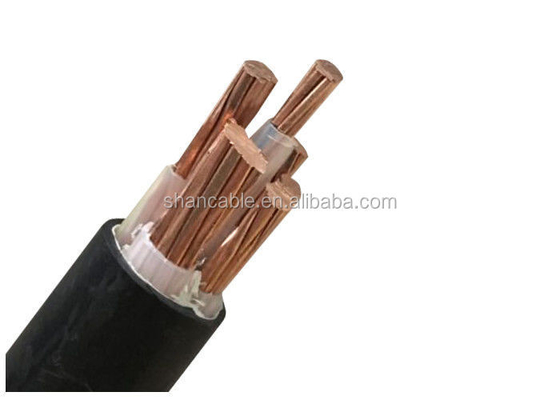

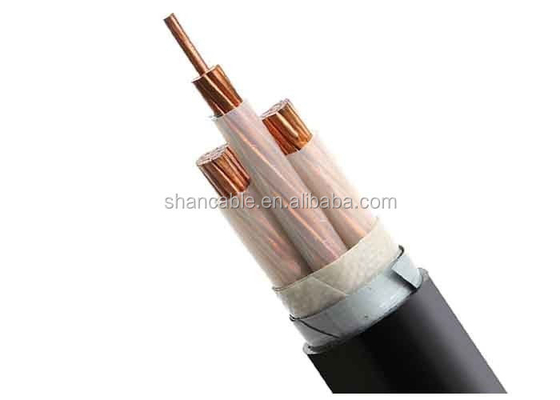

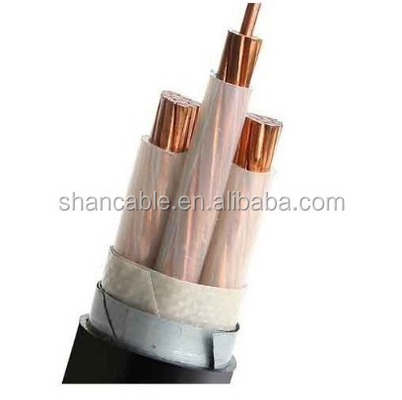

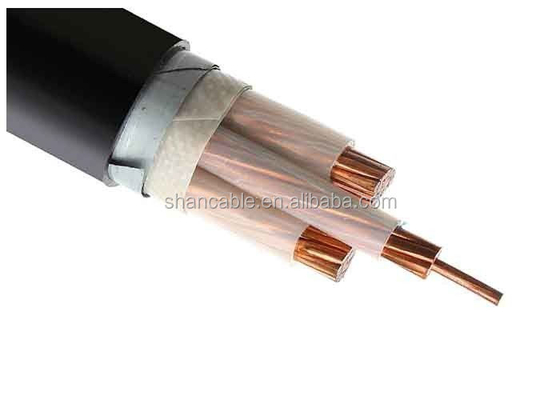

Среднее напряжение XLPE изоляционный кабель питания одноядерный / 3-ядерный медный проводник XLPE изоляционный кабель N2XSY
Строительство изолированных кабелей электропередач XLPE:
| Кондуктор | Медный проводник согласно IEC 60228, класс 2 |
| Кругообразный или круглообразный проводник | |
| Изоляция | XLPE (Cross-Linked Polyethylene) при температуре 90°C, множество цветовых вариантов |
| Металлический экран необязателен | Медная лента или медная проволока, не требующая переплетения |
| Покрытие | ПВХ или FR-ПВХ типа ST2 по IEC 60502, черный или красный или на заказ |
Технический параметр:
| Пересечение проводника | Номер нитей/диаметры проводника | Толщина изоляции | Толщина оболочки | Приблизительно. | Приблизительно.Вес | Максимальное сопротивление DC проводника (20 °C) | Испытание напряжения AC | Нынешний рейтинг | |
| мм2 | пч/мм | мм | мм | (мм) | в кг/км | Ом /км | КВ/5 мин | В воздухе (А) | В почве ((А) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/2.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 часа в сутки.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | Шестьдесят один и половина.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | Шестьдесят один и половина.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/2.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 часа в сутки.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | Шестьдесят один и половина.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | Шестьдесят один и половина.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
Советы по заказу
Номинальное напряжение
Стандарт применения: IEC/BS/UL/GB
Количество ядер
Размер и конструкция проводника
Тип изоляции
Бронетанковая или бронетанковая.
Необходимость покрытия
Длина кабеля и требования к упаковке
Другие требования
Технические данные:
Номинальное напряжение 5,8/10 кВ или 6,35/11 кВ Низкое напряжение
Максимальная температура проводника: ниже нормы (90°C), аварийной (130°C) или короткого замыкания
более 5 с (250°C).
Минимальная температура окружающей среды 0 oC после установки и только при фиксированном положении кабеля
Минимальный радиус изгиба: 20 раз кабеля О.Д. для одного ядра без брони
15 x кабеля O.D для многоядерного без бронирования
15 х кабелей с О.Д. для одного ядра с броней
12 х кабелей О.Д. для многоядер с броней
Стандарты
Международное: IEC 60502, IEC 60228, (IEC 60332-3 только для типа FR)
Китай: GB/T 12706, (GB/T 18380-3 только для типа FR)
Другие стандарты, такие как BS, DIN, VDE и ICEA по запросу
Установка
1Температура установки не должна превышать 20°C. Если температура окружающей среды ниже 0°C, кабель должен быть предварительно подогрет.
2Радиус изгиба кабеля должен быть не менее 8 раз.
Упаковка и перевозка:
Мы способны выполнить самые строгие графики доставки в соответствии с заказом закупки.Соблюдение срока всегда является главным приоритетом, поскольку любое задержка в поставке кабеля может способствовать задержке проекта и превышению затрат.
Кабель поставляется в деревянных барабанах, волнистых коробках и катушках.Требуемая маркировка должна быть напечатана на наружной стороне барабана ветроустойчивым материалом в соответствии с требованиями клиента..
