Подробная информация о продукте:
Оплата и доставка Условия:
|
| Фазовый проводник: | Алюминий | Нейтральный проводник: | Сплав алюминия |
|---|---|---|---|
| Изоляция: | XLPE | Номинальное напряжение: | 00,6/1kv |
| Ядра No: | 4 | Приложение: | Воздушная линия электропередач |
| корпорация: | группа shenghua | Бренд: | Ш кабель |
| Выделить: | Воздушный силовой кабель,Силовой кабель Shenghua,1 кабель с антенной связью |
||

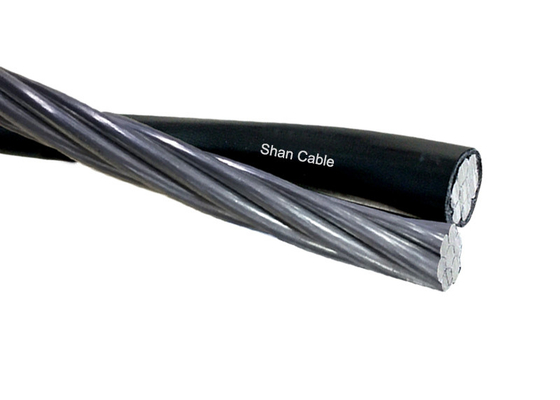

Воздушный изоляционный кабель Xlpe с одним проводником
Описание

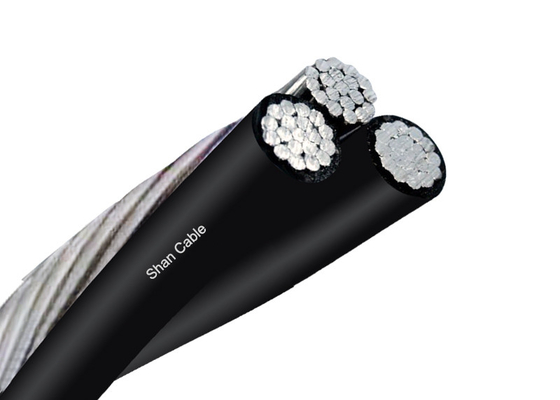

3 фазовых проводника + 1 проводник мессенджера
В воздушных кабелях Bundled, предназначенных для воздушных распределительных линий, есть изолированный нейтральный мессенджер из AAAC, над которым изолированный алюминиевый фазовый проводник спирально завернут.Кабели имеют значение 0.6/1(1.2) кВ и соответствуют стандарту IEC60502.
Строительство
а) Фаза - Фазовый проводник должен быть из алюминиевого проводника состояния H68 и с уплотненными круговыми нитями.
b) Нейтральный или сообщающий - Нейтральный или сообщающий проводник должен быть из проводника из алюминиевого сплава и с уплотненными круговыми нитями.
2Изоляция:
Фазовые нейтральные проводники экструдируются полиэтиленом ((PE) в качестве изоляции.
Список технических характеристик
| Фазовый проводник | |||||||||||
| Номинальная площадь поперечного сечения | мм2 | 16 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Количество ядер | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Минимальное количество проводов | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Номинальная толщина изоляции | мм | 1 | 1 | 1.2 | 1.2 | 1.4 | 1.4 | 1.6 | 1.6 | 1.8 | 2.0 |
| Диаметр изолированного ядра | мм | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13.0 | 15.1 | 16.6 | 18.4 | 20.6 |
| Максимальное сопротивление постоянного тока при 20°С | Омм/км | 1.91 | 1.91 | 1.20 | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Назначенный ток при тихом ветре, окружающая среда | А. | 61 | 61 | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| температура = 30°C | |||||||||||
| Температура проводника = 75°C | |||||||||||
| Проводник мессенджера | |||||||||||
| Номинальная площадь поперечного сечения | мм2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Минимальное количество проводов | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Номинальная толщина изоляции | мм | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| Диаметр изолированного ядра | мм | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
| Максимальное сопротивление постоянного тока при 20°С | Омм/км | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
| Расчетная ломальная нагрузка | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | 18.0 | 18.0 | 24.2 | 30.8 |
| Завершенный кабель | |||||||||||
| Приблизительный общий диаметр | мм | 15.3 | 19.0 | 23.2 | 25.6 | 30.0 | 34.9 | 40.6 | 44.1 | 49.2 | 54.9 |
| Приблизительный вес кабеля | В кг/км | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | 1870 | 2340 |
| Длина упаковки | м/барабан | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Мы способны выполнить самые строгие графики доставки в соответствии с заказом закупки.Соблюдение срока всегда является главным приоритетом, поскольку любое задержка в поставке кабеля может способствовать задержке проекта и превышению затрат.
Кабель поставляется в деревянных катушках, волнистых коробках и катушках.Требуемая маркировка должна быть напечатана на внешней стороне барабана ветроустойчивым материалом в соответствии с требованиями клиента..
