Подробная информация о продукте:
Оплата и доставка Условия:
|
| Наименование продукта: | Бронированный кабель CU высокого напряжения | Изоляция: | XLPE |
|---|---|---|---|
| Панцырь: | Ава | Проводник: | Медь |
| Покрытие: | PVC, PE, LSOH | Ядра: | Одно ядр |
| Стандартный: | IEC, BS, VDE | гарантия: | 2 года |
| корпорация: | группа shenghua | Бренд: | Ш кабель |
| Выделить: | Электрический кабель с изоляцией из сшитого полиэтилена (XLPE) и броней,Электрический кабель с медным экраном и броней,Высоковольтный бронированный электрический кабель |
||
В основе современной инфраструктуры - от трансформаторных станций до подземных электрических сетей - надежность - это не вариант, а обязательство.Шанхайская Shenghua Cable Group отвечает на этот спрос своим передовым алюминиевым бронированным электрическим кабелем с медным экраном и изоляцией XLPE., предназначенный для передачи высокого напряжения (11 кВ-33 кВ) в самых сложных условиях.
Прочная конструкция для экстремальных условий:
Беспрецедентные показатели производительности:
Экономически эффективная долговечность:
Подземные электрические сети : варианты с бронированной стальной лентой (YJV22/YJLV22) для городских подстанций
Кабели Shenghua's соответствуют:

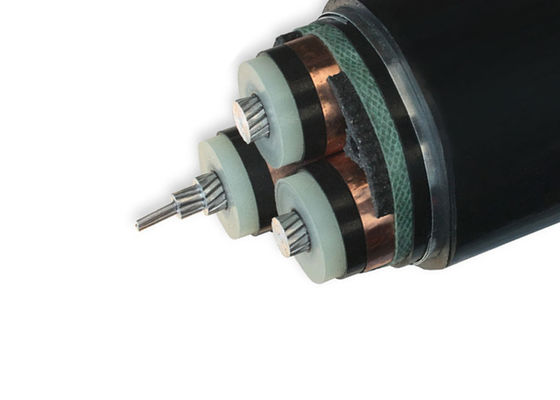

Высоковольтное бронированное силовое кабельное устройство
YJ: Изоляция XLPE
V: ПВХ оболочка
32:Обвешивание из стальной проволоки3 ядра
22:Стальные ленточные бронежилеты3 ядра
72: Алюминиевая проволока бронирование √1 ядро
62: бронежилеты из нержавеющей стали
ZR: огнестойкость
Стандарты
Международное: IEC 60502-2, IEC 60228
Китай: GB/T 12706.2-2008
Другие стандарты, такие как BS, DIN и ICEA по запросу
| MV ((11kv 15kv 33kv) Кабель питания | ||
| Модель и описание Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) кВ | Номер ядра | Площадь поперечного сечения проводника ((mm2) |
| Изоляция xlpe | 1 ядро 3 ядра | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 м2 |
| Cu ядро | ||
| YJV, N2XSY;кабель питания с обшивкой из ПВХ | ||
| YJV22;блокированная стальная лента, кабель питания с обшивкой из ПВХ | ||
| YJV32, YJV42; стальные провода с бронированным корпусом, кабель питания с обшивкой из ПВХ | ||
| Аль Кор | ||
| YJLV, NA2XSY; кабель питания с обшивкой из ПВХ | ||
| YJLV22;стелевая лента с бронированным покрытием, кабель питания из ПВХ | ||
| YJLV32, YJLV42; стальные провода с бронированным проводом, кабель питания с обшивкой из ПВХ |
||
Применение:
a. Используется в трансформаторных станциях, коммутационных блоках, электростанциях и промышленных предприятиях.в кабельных каналах, в воде, в условиях, когда кабели не подвергаются более тяжелым механическим нагрузкам и напряжению натяжения.
b. Для предотвращения воздействия внешних воздействий, присоединяющийся полупроводниковый слой экструдируется между проводником и изоляцией вместе с концентрическим медным проводником,обеспечивает ограничение электрического поля и сопротивление частичным разрядам.
в. из-за его очень низкого коэффициента диэлектрических потерь, который остается постоянным на протяжении всего срока его эксплуатации, и из-за отличных изоляционных свойств XLPE-материала,твердо продольно скрещенный внутренним и внешним экраном из полупроводящего материала (экструдированный в одном процессе), кабель имеет высокую эксплуатационную надежность.
Строительство
| Кондуктор: | Cu круглый алюминий, сжатый с несколькими проводами (RM), класс 2 согласно HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Внутренний экран: | экструдированная полупроводящая оболочка на проводнике |
| Изоляция: | XLPE (поперечно связанный полиэтилен, последняя марка: PE-X) соединение DIX 8 по HRN HD 620 S1 ili 2XI1 по DIN VDE 0207 dio 22 |
| Внешний экран: | экструдированная полупроводящая оболочка на изоляции, продольно скрещенная изоляцией (+ лента из полупроводящего материала) |
| Экраны проводников: | медная лента, обернутая в контрспираль |
| Наполнитель: | Наполнители ленты, пряжи или бумаги |
| Упаковка: | нетканая лента для обертывания или огнеупорная или водостойкая |
| Внутреннее покрытие: | ПВХ экструзированный |
| Броня: | Алюминиевые провода |
| Общая оболочка | поливинилхлорид (PVC) или FR-PVC, PE, LSOH |
| Цвет оболочки | Черный, красный или по заказу |
Технический параметр
| Пересечение проводника | Номер нитей/диаметры проводника | Толщина изоляции | Толщина внутренней оболочки | Диа из бронированной проволоки | Толщина оболочки | Приблизительно. |
Приблизительно. Вес |
Максимальное сопротивление DC проводника (20 °C) | Испытание напряжения AC | Нынешний рейтинг | |
| мм2 | пч/мм | мм | мм | мм | мм | (мм) | В кг/км | Ом /км | КВ/5 мин | В воздухе (А) | В почве ((А) |
| 1 × 50 | 10/2.52 | 8 | 1.2 | 2.0 | 2.2 | 40.0 | 2857 | 0.387 | 63 | 210 | 215 |
| 1 × 70 | 14/2.52 | 8 | 1.2 | 2.0 | 2.3 | 42.0 | 3166 | 0.268 | 63 | 260 | 265 |
| 1 × 95 | 19/2.52 | 8 | 1.2 | 2.0 | 2.3 | 43.0 | 3499 | 0.193 | 63 | 320 | 315 |
| 1 × 120 | 24 часа в сутки.52 | 8 | 1.3 | 2.5 | 2.4 | 46.0 | 4264 | 0.153 | 63 | 370 | 360 |
| 1 × 150 | 30/2.52 | 8 | 1.4 | 2.5 | 2.5 | 48.0 | 4671 | 0.124 | 63 | 420 | 405 |
| 1 × 185 | 37/2.52 | 8 | 1.4 | 2.5 | 2.5 | 49.0 | 5121 | 0.0991 | 63 | 480 | 455 |
| 1 × 240 | 48/2.52 | 8 | 1.4 | 2.5 | 2.6 | 52.0 | 5780 | 0.0754 | 63 | 565 | 530 |
| 1 × 300 | Шестьдесят один и половина.52 | 8 | 1.4 | 2.5 | 2.7 | 54.0 | 6482 | 0.0601 | 63 | 650 | 595 |
| 1 × 400 | Шестьдесят один и половина.97 | 8 | 1.4 | 2.5 | 2.8 | 58.0 | 7657 | 0.0470 | 63 | 755 | 680 |
| 1 × 500 | 61/3.23 | 8 | 1.6 | 2.5 | 2.9 | 61.0 | 8894 | 0.0366 | 63 | 865 | 765 |
Упаковка и перевозка
Все кабели для экспорта хорошо упакованы и защищены деревянным барабаном или деревянным и стальным барабаном.После того, как хорошо упакованные кабельные бочки отправлены в морской портВсе кабельные барабаны прочно закреплены ремнем безопасности, чтобы гарантировать, что во время морской перевозки не будет никакого движения.Размер контейнера выбирается в зависимости от веса всего груженного груза или по требованию клиента..
