Кабель силовой Shenghua 21/35 кВ XLPE | Износостойкий и химически стойкий (IEC 60502)
| Атрибут |
Значение |
| Тип |
Кабель силовой с изоляцией из сшитого полиэтилена (XLPE) |
| Характеристика |
Низкое напряжение |
| Экран проводника |
Полупроводник |
| Образец |
Бесплатно |
| Цвет изоляции |
Желтый, синий |
| Преимущество |
Износостойкость |
| Оболочка |
ПВХ или FR-ПВХ типа ST2 в соответствии с IEC 60502, черный |
| Экран |
Медная лента |
| Корпорация |
Shenghua Group |
| Бренд |
Sh Cable |

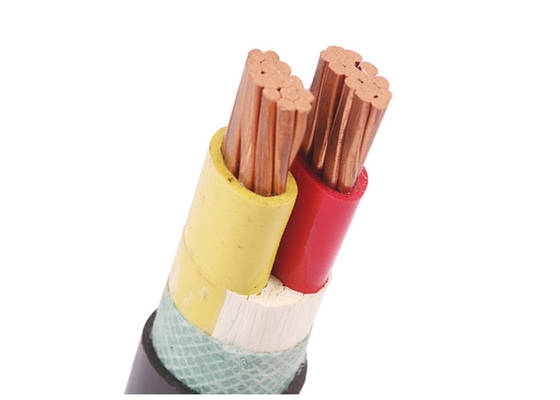

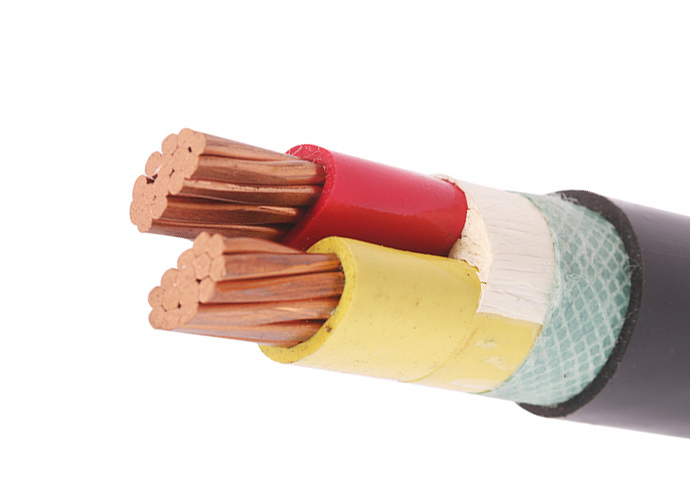

Кабель Shenghua с изоляцией из сшитого полиэтилена (XLPE) 21/35 кВ: разработан для экстремальных условий, где другие выходят из строя
В промышленных зонах с высокой абразивностью, на горнодобывающих предприятиях и в прибрежных энергосетях долговечность кабеля напрямую влияет на непрерывность работы. Кабель Shenghua 21/35 кВ XLPE обеспечивает непревзойденную устойчивость к механическому износу, химической коррозии и термическим нагрузкам — проверено в более чем 60 странах в таких проектах, как Surabaya Smart Grid в Индонезии (отсутствие сбоев с 2023 года).
Почему износостойкая конструкция Shenghua устанавливает новые стандарты
-
Трехслойная защита от физического разрушения
- Проводник: Компактный многопроволочный алюминий (IEC 60228 Class 2), снижающий затраты на установку на 40% по сравнению с медью, сохраняя при этом непрерывную нагрузочную способность 90°C
- Изоляция: Нано-усиленный XLPE выдерживает скачки короткого замыкания до 250°C (≤5 сек) и устойчив к деградации под воздействием озона/УФ-излучения — увеличивая срок службы на 30% по сравнению со стандартным XLPE
- Оболочка: Армированный FR-ПВХ (IEC 60502 ST2) толщиной 3,1 мм (модель 4×400 мм²), разработанный для работы при прямой прокладке в земле, обратной засыпке скалой и трении в трубах
-
Критическая безопасность для опасных сред
- Огнестойкость: Доступны безгалогенные варианты (LSOH) для больниц и туннелей, снижающие токсичность дыма в соответствии с IEC 60332/60754
- Коррозионная стойкость: Слой XLPE нейтрализует соленую воду, кислоты и щелочи — идеально подходит для химических заводов и морских ветряных электростанций
-
Энергоэффективность по дизайну
- Сверхнизкое сопротивление: Модель 4×400 мм² достигает 0,0778 Ом/км, сокращая потери при передаче на 12-18% по сравнению со средними показателями по отрасли
- Оптимизированный поток тока: Конфигурация 4×185 мм² выдерживает 305 А под землей (в грунте), питая тяжелое оборудование без снижения номинальной мощности
Техническое превосходство в сценариях с высокими нагрузками
| Применение |
Решение Shenghua |
Данные о производительности |
| Горнодобывающие предприятия |
Стальные бронированные варианты устойчивы к истиранию камнями + ударам |
Радиус изгиба ≤15× OD; устойчивость к короткому замыканию 250°C |
| Прибрежные подстанции |
Солестойкий XLPE + герметизация |
Сопротивление 0,164 Ом/км (4×185 мм²); непрерывная нагрузка 90°C |
| Городские подземные сети |
Оболочка из FR-ПВХ предотвращает повреждения при направленном бурении |
Диэлектрический тест 3,5 кВ/5 мин; расчетный срок службы 30 лет |
Глобальное соответствие и настройка
- Сертификаты: CE, KEMA, RoHS, с тестированием по запросу для BS/DIN/ICEA
- Индивидуальные решения: Термитостойкие покрытия, арктический LSOH (-40°C) и специальная броня (SWA/STA) для сейсмических зон
Лидерство Shenghua в производстве
- Масштаб: Более 5000 сотрудников, сертифицированные по ISO 9001/14001 заводы, мощность 15 000 км/месяц
- Глобальная логистика: Упаковка в деревянные барабаны (MOQ 200 м); предоплата 30% до производства, 70% до отгрузки
Области применения кабелей с изоляцией из сшитого полиэтилена (XLPE)
Продукт используется в линиях передачи и распределения электроэнергии при повышенном напряжении. Он не только обладает превосходными электрическими и механическими свойствами, но и обладает высокой устойчивостью к химической коррозии, термическому старению и воздействию окружающей среды.
Конструкция кабеля с изоляцией из сшитого полиэтилена (XLPE)
- Проводник: Компактный многопроволочный алюминиевый проводник, Cl.2 в соответствии с IEC 60228
- Изоляция: XLPE (сшитый полиэтилен) с номинальной температурой 90°C
- Оболочка: ПВХ или FR-ПВХ типа ST2 в соответствии с IEC 60502, черный
Стандарты для кабелей с изоляцией из сшитого полиэтилена (XLPE)
- Международные: IEC 60502-1, IEC 60228
- Китай: GB/T 12706, (GB/T 18380-3 только для ZR-YJLV)
- Другие стандарты: такие как BS, DIN и ICEA по запросу
Технические данные кабеля с изоляцией из сшитого полиэтилена (XLPE)
- Номинальное напряжение: 21/35(36) кВ
- Максимальная температура проводника: в нормальных (90°C), аварийных (130°C) или короткого замыкания не более 5 с (250°C) условиях
- Мин. температура окружающей среды: 0°C, после установки и только когда кабель находится в фиксированном положении
- Мин. радиус изгиба: 20 x наружный диаметр кабеля для одножильного кабеля, 15 x наружный диаметр кабеля для многожильного кабеля
Характеристики кабеля с изоляцией из сшитого полиэтилена (XLPE)
| Ном. поперечное сечение проводника (мм²) |
Количество жил/диаметр проводника (шт/мм) |
Толщина изоляции (мм) |
Толщина оболочки (мм) |
Прибл. наружный диаметр (мм) |
Прибл. вес (кг/км) |
Макс. сопротивление постоянному току проводника (20°C) (Ом/км) |
Испытательное напряжение переменного тока (кВ/5 мин) |
Номинальный ток в воздухе (А) |
Номинальный ток в грунте (А) |
| 4 × 4 |
1/2.25 |
0.7 |
1.8 |
13.0 |
155 |
7.41 |
3.5 |
27 |
36 |
| 4 × 6 |
1/2.76 |
0.7 |
1.8 |
14.0 |
184 |
4.61 |
3.5 |
35 |
46 |
| 4 × 10 |
7/1.38 |
0.7 |
1.8 |
17.0 |
258 |
3.08 |
3.5 |
47 |
59 |
| 4 × 16 |
7/1.78 |
0.7 |
1.8 |
20.0 |
366 |
1.91 |
3.5 |
64 |
80 |
| 4 × 25 |
7/2.14 |
0.9 |
1.8 |
23.0 |
540 |
1.200 |
3.5 |
82 |
100 |
| 4 × 35 |
7/2.52 |
0.9 |
1.8 |
25 |
686 |
0.868 |
3.5 |
100 |
120 |
| 4 × 50 |
10/2.52 |
1.0 |
1.8 |
23 |
907 |
0.641 |
3.5 |
125 |
145 |
| 4 × 70 |
14/2.52 |
1.1 |
1.8 |
27 |
1192 |
0.443 |
3.5 |
155 |
175 |
| 4 × 95 |
19/2.52 |
1.1 |
1.9 |
31 |
1598 |
0.320 |
3.5 |
200 |
210 |
| 4 × 120 |
24/2.52 |
1.2 |
2.0 |
33 |
1949 |
0.253 |
3.5 |
220 |
240 |
| 4 × 150 |
30/2.52 |
1.4 |
2.2 |
38 |
2517 |
0.206 |
3.5 |
250 |
270 |
| 4 × 185 |
37/2.52 |
1.6 |
2.3 |
42 |
3091 |
0.1640 |
3.5 |
295 |
305 |
| 4 × 240 |
48/2.52 |
1.7 |
2.5 |
47 |
3825 |
0.1250 |
3.5 |
345 |
355 |
| 4 × 300 |
61/2.52 |
1.8 |
2.6 |
52 |
4830 |
0.1000 |
3.5 |
395 |
400 |
| 4 × 400 |
61/2.97 |
2.0 |
3.1 |
66 |
5840 |
0.0778 |
3.5 |
445 |
445 |
